À ce jour, les cuirs de pompe et de soupape demeurent le produit idéal pour de nombreuses utilisations. Même après avoir étudié de meilleurs matériaux synthétiques, on a trouvé le cuir supérieur pour certaines utilisations. La liste des avantages qu’offre le cuir comparativement à d’autres matériaux est ce qui explique pourquoi on l’utilise encore aujourd’hui.
Nous allons voir ici ce que sont les cuirs de pompe et de soupape, où ils sont utilisés, pourquoi ils sont faits de cuir et détailler le processus de remplacement. Allons-y!

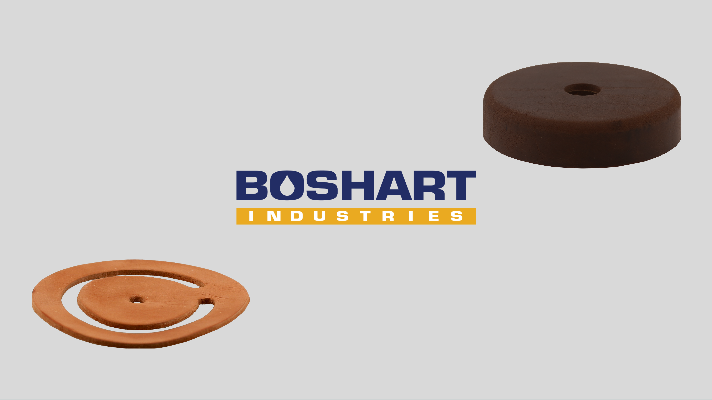

Cuirs de pompe et de soupape
Les cuirs de pompe et de soupape sont souples et résistants à l’eau. Ils sont couramment utilisés sur les pompes à piston, les barillets en laiton à réglage de faible profondeur, les pompes à air ou dans d’autres situations où l’on désire une absorption d’eau et un gonflement minimum. Les cuirs de soupape sont aussi très populaires dans les pompes à
main et les clapets à pied à battant en fonte. Pour découvrir comment les cuirs de soupape sont utilisés avec des pompes à main, lisez notre billet de blogue intitulé L’univers des pompes à main.
Pourquoi du cuir?
À la lumière des percées technologiques, un matériau synthétique a été pris en considération pour remplacer le cuir, mais aucun matériau ne possède les différents attributs de ce dernier. Le cuir est solide et résiste à l’usure, et il n’est pas affecté par le froid, ce qui lui permet de résister à une pression élevée à de basses températures. Il a un faible coefficient de frottement, ce qui veut dire qu’il produit moins de chaleur et, par conséquent, dure plus longtemps. Le cuir contient des graisses, des huiles et des cires qui sont requises pour plusieurs utilisations, ce qui rend les joints en cuir étanches à l’air et aux fluides hydrauliques.
Les cuirs de pompes et de brides prennent la forme nécessaire pour que le joint soit bien étanche, ce que ni le caoutchouc ni le plastique ne peuvent faire par manque de souplesse. Le cuir est aussi plus économique comparativement aux matériaux synthétiques et c’est une autre raison pour laquelle on continue de l’utiliser à ce jour pour les presses, les cylindres et les soupapes.
Remplacer un cuir de soupape dans un clapet à pied à battant
1. Vous devez d’abord dévisser le clapet à pied du mamelon combiné dans le tuyau d’aspiration. Pour ce faire, vous devez tourner dans le sens contraire des aiguilles d’une montre.2. Vous devez ensuite retirer les quatre écrous des boulons à tête hexagonale.
3. Une fois les quatre écrous enlevés, vous devez retirer les quatre boulons du clapet à pied.
4. Vous devez maintenant séparer le clapet à pied en quatre parties : la crépine, la bague d’étanchéité en métal, l’assemblage de cuir de soupape et le corps de la soupape.
5. Une fois les autres parties séparées, vous devez enlever l’écrou, la rondelle en cuir et le boulon des trous au centre des disques et du battant du cuir de soupape. Vous pouvez ensuite séparer le battant du cuir de soupape des disques.
6. Vous devez nettoyer les pièces en métal avec un solvant de dégraissage et une brosse métallique.
Maintenant que tout a été désassemblé, vous pouvez commencer le processus de réassemblage.
1. Vous devez d’abord installer les disques de chaque côté du NOUVEAU battant de cuir de soupape. Vous allez devoir visser en place les rondelles en cuir et l’écrou.2. Vous devez placer l’assemblage de la soupape sur la bague d’étanchéité en métal pour que le disque entre dans le trou de la bague.
3. Vous devez ensuite installer la bague d’étanchéité en métal et l’assemblage de la soupape sur le corps de la soupape pour que l’assemblage repose sur la bride du corps de la soupape qui est maintenue en place par la bague d’étanchéité en métal.
4. Pour la dernière étape, vous devez placer la crépine sur la bague d’étanchéité en métal, l’assemblage de la soupape et le boîtier. Vous devez ensuite maintenir tout en place à l’aide des boulons et des écrous.
5. Le clapet à pied devra être vissé sur le mamelon combiné dans le tuyau d’aspiration pour terminer le processus.
Nous espérons que vous vous sentirez assez confiant pour remplacer vous-même les cuirs de soupape dans un clapet à pied à battant maintenant que nous vous avons expliqué les processus de désassemblage et de réassemblage. Mais ne vous inquiétez pas, vous pouvez garder ce billet de blogue à portée de main pour être sûr de ne pas rater une étape, ou juste pour veiller à un processus en douceur.
